Tensión nominal: 10 kV, 22 kV, 33 kV, 66 kV, 110 kV, 220 kV, 330 kV, 400 kV, 500 kV
Tipo de acople: tapa, brida, acople personalizada...
Norma internacional: IEC61952, IEC62217, ANSI 29.11, ANSI 29.19
Material: HTV goma de silicona, varilla de fibra de vidrio, acople terminales de acero forjado

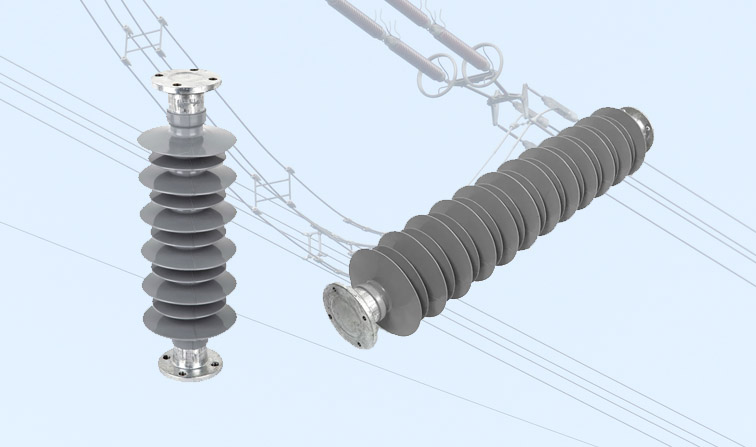

Los aisladores compuestos de postes están hechos de un núcleo de matriz de resina reforzada con fibra de vidrio, cobertizos poliméricos y accesorios de metal en los extremos. Los aisladores están diseñados para su uso en aplicaciones o aparatos de subestaciones al aire libre.
La carga mecánica del diseño de aisladores compuestos de postes puede ser de compresión, voladizo, tracción y/o torsión, según la aplicación. El tipo de accesorio de acople y las dimensiones del círculo de pernos pueden ser fundamentales para el reemplazo de los aisladores de postes actuales en línea.
Los aisladores compuestos de postes de estación de menos de 110 kV pueden ser una pila, 220 kV son normalmente 2 pilas y hasta 330 kV son normalmente 3 o más pilas que se ensamblan juntas. El diámetro del tamaño del núcleo está diseñado para cumplir con cierta carga mecánica, cuanto más grueso, más fuerte, pero también es más caro. Elegir el tamaño adecuado del núcleo de fibra de vidrio es importante para un mejor diseño de los aisladores de postes.
Parámetros esenciales para aisladores compuestos de postes:
>Tensión nominal o del sistema
>Distancia de fuga
>Distancia de arco seco si importante
>Altura total
>Tensión soportable al impulso del rayo
>Carga en voladizo especificada
>Carga de tensión, carga de compresión, carga de torsión si es necesario
>Tipos de accesorios de acople
>Dimensiones de montaje de los accesorios de acople
Además de lo anterior, se necesitan otros requisitos especiales por parte del usuario final.
Embalaje: cajas de cartón o de madera con palés, apto para transporte marítimo o aéreo.
Ciclo de producción: 30-45 días
